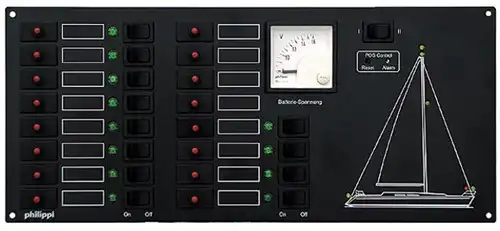

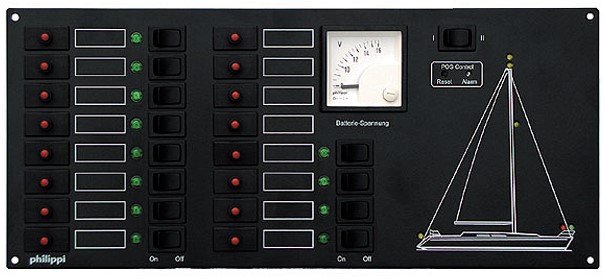

Gecombineerd stroomverdeel- en schakelpaneel voor zeiljachten met navigatieverlichting-bewaking (POS 6), 12 geschakelde circuits en 4 extra (ongeschakelde) thermische automaten – allen standaard 8 A (E-T-A 1140). Voorzien van LED-status, tuimelschakelaars en analoge voltmeter met omschakelaar (1-0-2). Dit is de 24 V-uitvoering.
Belangrijkste voordelen
- 12 + 4 circuits – 12 met schakelaar en LED, plus 4 extra 8 A automaten.
- POS 6 bewaking – monitoring met alarm voor navigatielichten.
- Thermische automaten – standaard 8 A; op verzoek ook 4/6/10/12/16 A.
- 24 V DC – passend in 24 V boordsystemen.
- Compleet geleverd – inclusief STKZ-labelset en zwarte montageschroeven.
Toepassing
Centraal schakelen en bewaken van verlichting, pompen en instrumenten op zeiljachten. De geïntegreerde POS 6-bewaking is geschikt voor LED- én gloeilamp-navigatieverlichting.
Specificaties
| Type | STV 312/4 SY (24 V) |
|---|
| Systeemspanning | 24 V DC |
|---|
| Aantal circuits | 12 geschakeld + 4 extra (totaal 16) |
|---|
| Beveiliging | E-T-A 1140 thermische automaten, standaard 8 A (opties 4/6/10/12/16 A) |
|---|
| Navigatieverlichting | Elektronische bewaking POS 6 met alarm |
|---|
| Metingen | Voltmeter met omschakeling (1-0-2), draaispoel klasse 1,5 |
|---|
| Indicatie | LED per circuit |
|---|
| Aansluitingen verbruikers | 6,3 mm vlakstekaansluitingen (achterzijde) |
|---|
| Afmetingen (b×h×d) | 330 × 145 × 70 mm |
|---|
| Meegeleverd | STKZ-labelset, zwarte bevestigingsschroeven |
|---|
| Aanbevolen accessoire | Terminal block Philippi RKL 16/4 |
|---|
| Bestelnummer (24 V) | 0 2502 3120 |
|---|
Installatietips
- Kies per groep de juiste automaatwaarde (8 A standaard; 4–16 A beschikbaar) passend bij kabeldoorsnede en belasting.
- Gebruik een klemmenstrook (RKL 16/4) voor overzichtelijke, servicevriendelijke montage.
- Controleer na aansluiting alle positie-/navigatielichten; POS 6 geeft alarm bij storingen.
Veelgestelde vragen
Is er ook een 12 V-versie?
Ja, het paneel is leverbaar in 12 V en 24 V.
Werkt de bewaking met LED-navigatielampen?
Ja, het systeem is geschikt voor LED en gloeilampen.
Wat zijn de paneelafmetingen?
330 × 145 × 70 mm (b × h × d).
