Artikelomschrijving

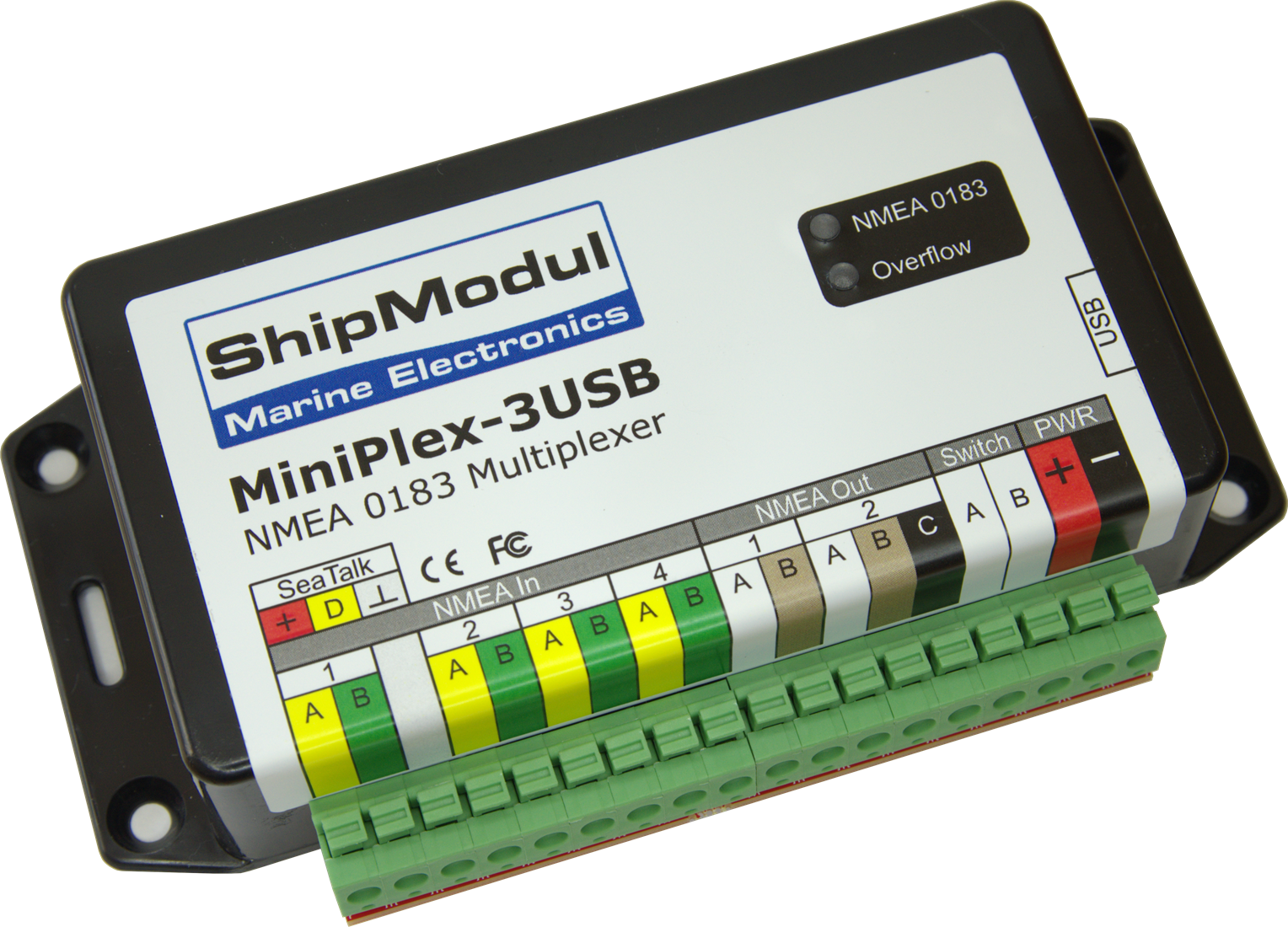

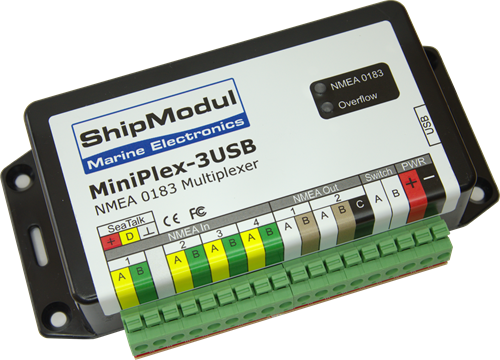

De MiniPlex-3 Serie NMEA multiplexers omvat een reeks geavanceerde NMEA multiplexers die de data van meerdere navigatie-instrumenten combineert.
Door middel van een geavanceerd filter- en routingsysteem kan deze data naar andere instrumenenten, computers, tablets en smartphones worden gestuurd.
Via een bi-directionele SeaTalk1 interface is het mogelijk om SeaTalk1 data te converteren naar NMEA en omgekeerd. Hierdoor kan een MiniPlex-3 als vervanging dienen van de Raymarine SeaTalk-NMEA converter (E85001).

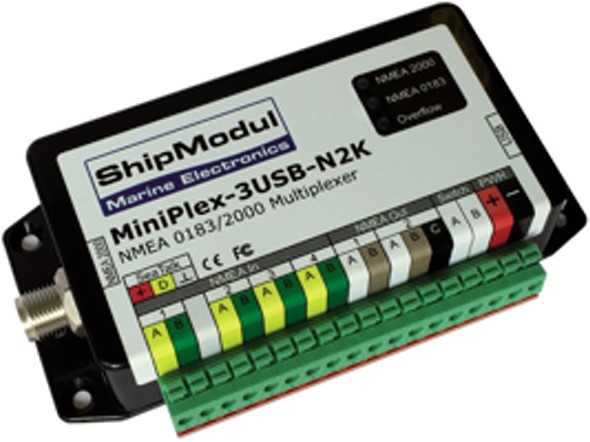

MiniPlex-3 modellen met een NMEA 2000 interface (-N2K suffix) kunnen rechtstreeks worden verbonden met een NMEA 2000 netwerk. Er vindt dan een conversie plaats tussen NMEA 2000 PGN's, NMEA 0183 zinnen en SeaTalk1 datagrammen in alle richtingen.
Alle data is beschikbaar op een of meerdere computer interfaces in NMEA 0183 formaat. NMEA 2000 PGN's en SeaTalk datagrammen waarvoor geen NMEA 0183 equivalent bestaan, kunnen worden geconverteert naar speciale NMEA 0183 zinnen. Dit geeft software ontwikkelaars de mogelijkheid om 'ruwe' NMEA 2000 en SeaTalk data te verwerken.
Iedere poort van de MiniPlex-3 is galvanisch gescheiden van de interne elektronica. Dit garandeert dat er nooit aardlussen kunnen ontstaan bij het gebruik van een een MiniPlex-3 multiplexer. Hierdoor is een probleemloze aansluiting op alle soorten NMEA 0183 poorten verzekerd.
Alle MiniPlex-3 multiplexers zijn functioneel identiek maar verschillen het type en aantal computer interfaces.
Configuratie
De MiniPlex-3 heeft een groot aantal configuratie opties, waardoor veel NMEA knelpunten en interface problemen kunnen worden opgelost. Met behulp van het meegeleverde programma MPX-Config3 kan de multiplexer geconfigureerd worden. Tevens toont het programma welke NMEA zinnen de multiplexer passeren.
NMEA routering
NMEA data kan worden gerouteerd van iedere ingang naar iedere uitgang. Er kan een standaard route worden ingesteld maar ook routes voor individuele NMEA zinnen.
De data van de computer kan naar iedere NMEA uitgang worden gerouteerd, om daar te worden samengevoegd met andere NMEA data of juist voorrang te krijgen op de overige data. Dit laatste kan worden gebruikt als automatische omschakeling tussen het navigeren met een computer en het navigeren met een GPS.
NMEA filter
Een flexibel NMEA filter maakt het mogelijk om NMEA zinnen per ingang door te laten of the blokkeren. Dit reduceert de kans op overflow en daardoor dataverlies aanzienlijk. Veel GPS ontvangers bijvoorbeeld, zenden iedere seconde een RMC, GSV, GSA, GLL en een GGA zin, goed voor 85% van de beschikbare bandbreedte op een NMEA kanaal. Door ongewenste of onnodige zinnen te blokkeren blijft er meer bandbreedte over voor andere instrumenten. Het filter biedt ook de mogelijkheid om de frequentie van NMEA zinnen te reduceren.
NMEA 2000
(Alleen -N2K modellen)
De MiniPlex-3-N2K modellen zijn uitgevoerd met een NMEA 2000 interface die met een NMEA 2000 backbone kan worden verbonden. De MiniPlex-3 converteert NMEA 2000 berichten in NMEA 0183 zinnen en omgekeerd. Dit maakt een naadloze integratie van NMEA 2000 en NMEA 0183 apparatuur mogelijk. Ook navigatiesoftware die zoals gebruikelijk alleen NMEA 0183 ondersteunt, kan nu data ontvangen van NMEA 2000 apparatuur en deze ook aansturen.
Variabele datasnelheid
De communicatiesnelheid van alle in- en uitgangen is instelbaar van 4800 tot 57600 Baud. Hierdoor is het mogelijk om apparaten aan te sluiten welke gebruik maken van niet-standaard datasnelheden (4800 Bd) zoals geïntergreerde weersensoren of AIS ontvangers en transponders.
SeaTalk® conversie
Wanneer Ingang 1 is ingesteld op SeaTalk mode, dan wordt deze ingang een bi-directionele SeaTalk poort welke kan worden aangesloten op een Raymarine SeaTalk1® netwerk.
De SeaTalk data wordt dan door de multiplexer omgezet naar NMEA 0183 en gecombineerd met de data van de overige ingangen. Wanneer Priority is ingeschakeld, kan de SeaTalk data naar keuze de hoogste of de laagste prioriteit worden toegewezen.
Priority
Wanneer Priority is ingeschakeld, worden identieke NMEA zinnen op verschillende ingangen alleen doorgelaten van de ingang met de hoogste prioriteit. De USB poort heeft de hoogste prioriteit, gevolgd door ingangen 1 t/m 4 in aflopende volgorde. Wanneer bijvoorbeeld twee GPS ontvangers zijn aangesloten op ingangen 1 en 2 en beide zenden dezelfde NMEA zintypes, dan zullen alleen de zinnen van de GPS op ingang 1 worden doorgelaten. Een instelbare time-out zorgt ervoor dat wanneer de GPS op ingang 1 stopt, de identieke zinnen van de GPS op ingang 2 worden doorgelaten. Optioneel kunnen de GPS zinnen gecontroleerd worden op een geldig statusveld waardoor ook een omschakeling plaatsvindt wanneer de primaire GPS geen satellietsignaal meer ontvangt.
Kanaalnummers
Deze optie genereert een $MXSTN zin of een TAG block per ontvangen NMEA 0183 zin om aan te geven op welke ingang deze zin is ontvangen.
Talker ID substitutie
Talker ID Substitution verandert de talker ID van binnenkomende zinnen. De talker ID kan per ingang worden ingesteld. Deze optie kan worden gebruikt indien software of instrumenten een bepaalde talker ID verwachten of wanneer de data van identieke instrumenten van elkaar moet worden onderscheiden.
NMEA Conversies
De MiniPlex-3 biedt diversie conversies voor NMEA zinnen:
Magnetische naar True heading conversie en vice versa
GPS snelheid naar Log snelheid en vice versa
Reverse True heading
Oude (VWR) naar nieuwe (MWV) wind zinnen en vice versa
Relatieve/Schijnbare naar Theoretische/Ware wind
RMC naar GGA
