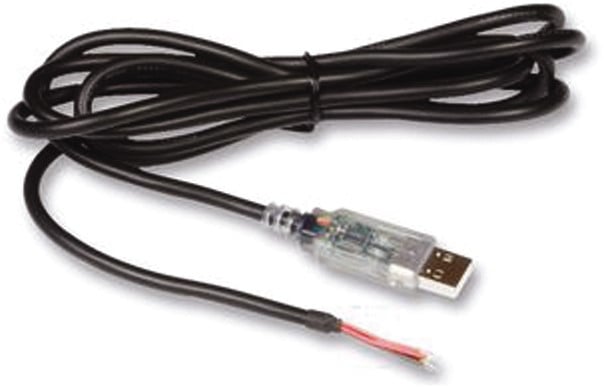

De USB naar NMEA seriële adapterkabel is een eenvoudige en effectieve methode om NMEA 0183-compatibele maritieme apparatuur op een pc aan te sluiten. Elke kabel bevat een kleine interne elektronische printplaat, ondergebracht in de USB-connector. Dit circuit zorgt voor volledige bidirectionele conversie van de seriële gegevens en bevat ook Tx- en Rx-LED's die een visuele indicatie geven van het dataverkeer op de kabel.
Het andere uiteinde van de kabel bestaat uit blanke, vertinde draadverbindingen die snel kunnen worden aangesloten op de NMEA 0183-compatibele apparatuur met een geschikt connectorblok of terminals. De kabel voldoet aan de FCC-, CE- en RoHS-normen.
De USB-kant van de kabel is USB-gevoed en compatibel met USB 2.0 op volledige snelheid. Elke kabel is 1,8 m lang
en ondersteunt een gegevensoverdrachtsnelheid tot 1 Mbaud.
Aansluiten van Em-trak transponder op computer via NMEA0183 naar USB adapter van Digital Yacht:Kabelaansluiting: - Verbind de gele kabel met de bruine kabel.
- Sluit de oranje kabel aan op de blauwe kabel.
- Verbind de zwarte kabel met de min van de boot en de AIS.
Installatie van drivers: - Als de drivers niet automatisch worden geïnstalleerd, kun je dit handmatig doen via onderstaande link Ga naar de link [https://support.digitalyacht.co.uk/drivers/](https://support.digitalyacht.co.uk/drivers/) .
- Installeer de gedownloade drivers op je computer.
Controleren van de COM-poort: - Nadat de drivers zijn geïnstalleerd, en de kabel tussen de Em-trak AIS en de Yacht device converter gemonteerd is en aangesloten is op de computer.
- Ga naar "Apparaatbeheer" op je computer.
- Zoek het aangesloten apparaat - je zou het moeten kunnen vinden onder een categorie zoals "Ports (COM & LPT)".
- Controleer op welke COM-poort de Em-trak AIS is aangesloten. Onthoud deze COM-poort, want je hebt deze nodig voor de volgende stap.
Instellen van Baudrate:
- Open het programma dat je gebruikt om de AIS-informatie te lezen.
- Zoek in de instellingen van het programma naar de optie om de COM-poort in te stellen.
- Stel de COM-poort in op de eerder gevonden COM-poort waarop de Em-trak AIS is aangesloten.
- Zorg ervoor dat de baudrate is ingesteld op 38400 om de juiste communicatie met het apparaat mogelijk te maken. Volg deze stappen zorgvuldig en hopelijk kun je de Em-trak AIS succesvol aansluiten op je Yacht device USB converter!
Programma:
Open het proramma wat u gebruikt voor navigatie op de computer, ga naar instellingen AIS en voeg hier ais toe en zet de ais aan. De werkwijze hiervan verschilt per programma.
