Artikelomschrijving

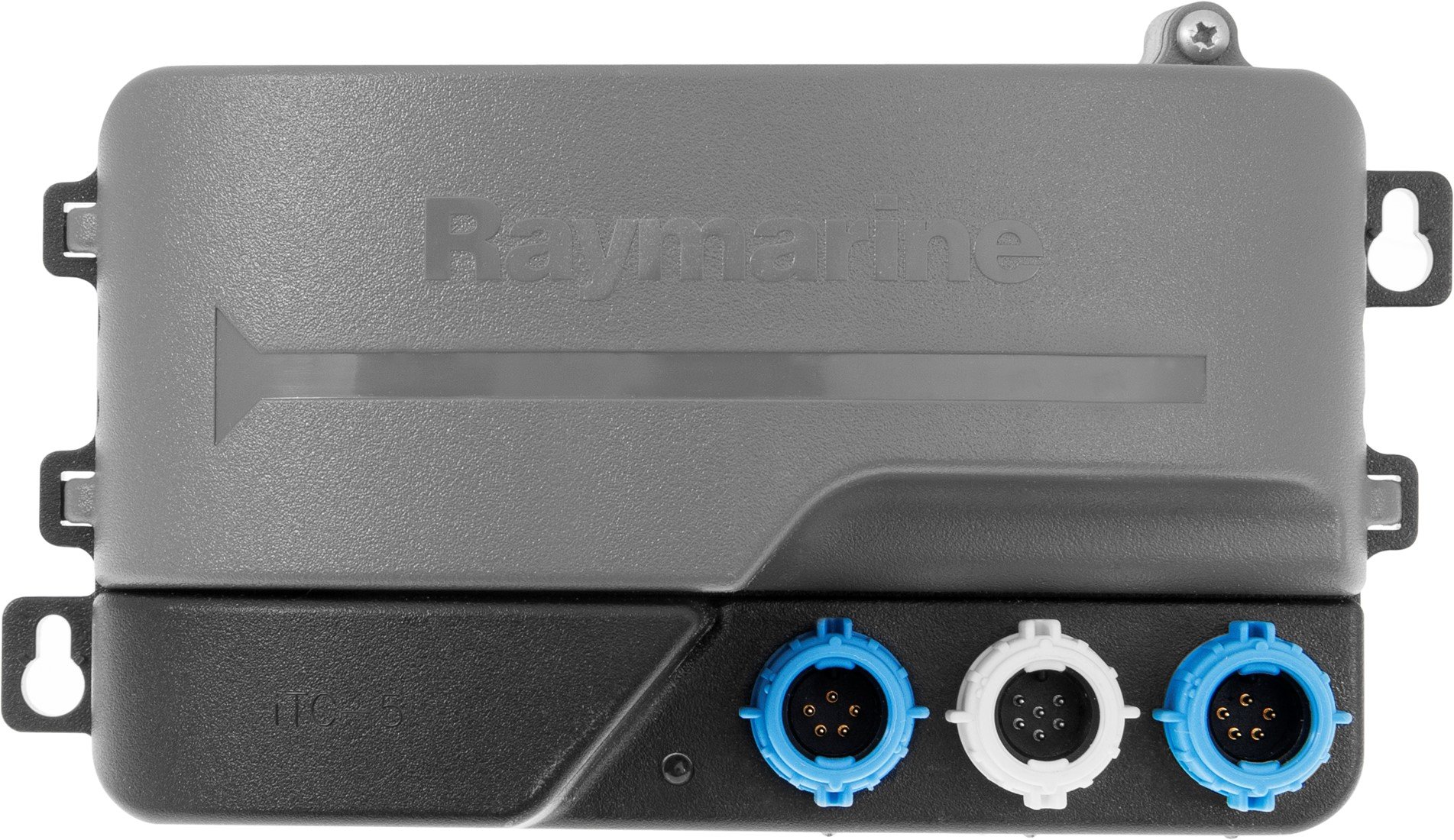

Raymarine iTC-5 instrument Transducer Converter
Analoge transducersignalen worden eenvoudig omgezet naar SeaTalkng
De Raymarine iTC-5 maakt het gebruik van analoge transducers (bijv uit de ST40, ST50 en ST60(+) lijn) in een SeaTalkngnetwerk mogelijk. Zo kunt u bijvoorbeeld ons nieuwste i70 instrument gebruiken icm uw meer dan 10 jaar oude analoge transducer.

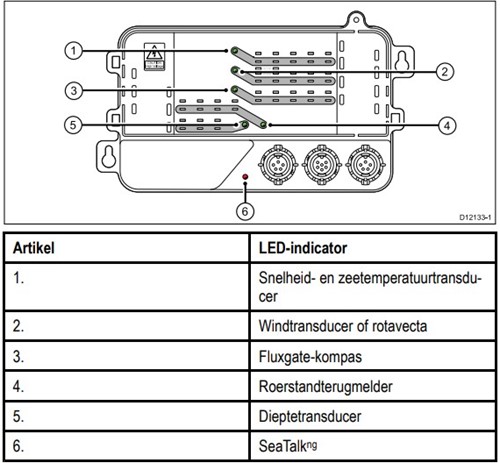

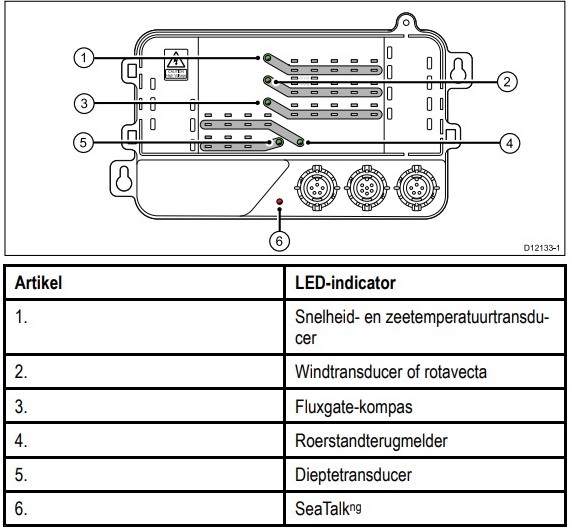

Transducers voor Log/Temperatuur, Diepte, Wind, Kompas en Roerstand kunnen allemaal op één iTC-5 worden aangesloten. Als het qua bekabeling beter uit komt kunnen meerdere iTC-5 units in een netwerk geplaatst worden, bijvoorbeeld één voor de roerstandgever achterin en voor de wind, log en diepte eentje midscheeps.
SeaTalkng aanlsuitingen op de iTC-5 zorgen voor de verbinding met de SeaTalkng backbone.
Houdt u er rekening mee dat de ST40/i40/i50/i60 en ST60+ displays de iTC-5 niet kunnen kalibreren. Alleen de i70 heeft de mogelijkheid alle transducers te kalibreren. De ST70/ST70+ kan diepte, wind en log/temp kalibreren, niet het kompas en roerstand.
Als u geen i70 of ST70/ST70+ in uw systeem heb, sluit de betreffende transducer dan aan op het geschikte ST40/i40/i50/i60/ST60+ instrument.
Kenmerken:
oNominale voedingsspanning 12 V dc
oWerkingsspanning bereik 9 - 16 V dc
oHuidige <150 ma="" piek="">
oStroomverbruik Typisch: 1,5 W
oMilieu installatie omgeving:
oBedrijfstemperatuur = 5ºf tot + 131ºF (-15ºC tot + 55ºC)
oOpslagtemperatuur = -13ºF tot + 158ºF (-25ºC tot +70ºC)
oRelatieve luchtvochtigheid: maximaal 95% Splash proof aan IPX2
oGegevensverbindingen SeaTalkng backbone
o1 x SeaTalkng spur
o5 x transducer aansluitingen met spade terminals
oConformance Europe: 2004/108 / EC
oAustralië en Nieuw-Zeeland: C-Tick Compliance Level 2
